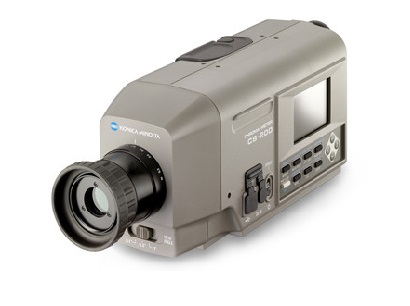

CS-200(색채휘도계)

주요특징

주요용도
  • 고정밀의 휘도, 색도 측정을 실현하는 “분광 피팅 방식”
  • 디스플레이 디바이스에 대해 동기 측정이 가능
  • 저휘도 0.01cd/㎡부터 고휘도 20,000,000cd/㎡ (측정각 0.1°)까지 광범위한 측정이 가능
  • 측정각 전환 가능
  • 오토 모드를 탑재하여 측정물의 휘도에 맞춰 최적인 측정 속도를 자동 선택
  •
  • 측정각 1° 의 용도 (중형 · 대형 디스플레이 등 일반적인 크기의 면적을 측정)
  • LCD, PDP, EL 등의 디스플레이
  • 휴대전화, 디지털카메라의 LCD 패널
  • 램프, 형광관 백라이트 등의 광원
  • 항공기 레이더 등의 디스플레이
  • 야외 대형 광고 디스플레이 등
  • 측정각 0.2° 의 용도 (LED 제품 등 작은 면적의 측정)
  • 휴대전화의 서브 디스플레이
  • 카오디오
  • 자동차의 계기판 등
  • 측정각 0.1° 의 용도 (매우 작거나 원거리에 있는 광원의 측정)
  • PDP, LED의 화소
  • 냉음극관
  • 자동차의 램프
  • 신호등 등
  • 주요사양
    측정범위0.01~200,000 cd/㎡ (측정각 1°)
    0.01~5,000,000 cd/㎡ (측정각 0.2°)
    0.01~20,000,000 cd/㎡ (측정각 0.1°)
    정확도(측정각 1°)150 cd/㎡ (A광원) Lv ±2%±1digitxy±0.002
    0.01~0.5 cd/㎡ (A광원) Lv ±0.02 cd/㎡ ±1digit-
    0.5~1 cd/㎡ (A광원) Lv ±0.02 cd/㎡ ±1digitxy±0.007
    1~10 cd/㎡ (A광원) Lv ±2%±1digitxy±0.004
    10~200,000 cd/㎡ (A광원) Lv ±2%±1digitxy±0.003
    (5,000 cd/㎡, A광원)+색필터 (G,R,B단색)xy±0.006
    반복성(측정각 1°) 0.01~1 cd/㎡ (A광원) Lv ±0.01 cd/㎡+1digit(2σ)(AUTO)
    1~2 cd/㎡ (A광원) Lv ±0.5%+1digitxy0.002(2σ)(AUTO)
    2~4 cd/㎡ (A광원) Lv ±0.5%+1digitxy0.001(2σ)(AUTO)
    4~8 cd/㎡ (A광원) Lv ±0.5%+1digitxy0.0005(2σ)(AUTO)
    8~200,000 cd/㎡ (A광원) Lv ±0.1%+1digitxy0.0004(2σ)(AUTO)
    측정시간AUTO (약1초~60초에서 자동 선택)
    LTD. AUTO (약1초·3초에서 자동 선택)
    Super-FAST (약0.5초/회)
    FAST (약1초/회)
    SLOW (약3초/회)
    Super-SLOW (약12초/회)
    측정 방식분광(회절격자) , 리니어 센서어레이
    측정각1°, 0.2°, 0.1°
    최소 측정경φ0.5mm (표준), φ0.1mm (클로즈업 렌즈 No.107 사용 시)
    최소 측정 거리296mm (대물 렌즈 금속부 앞단에서부터의 거리)
    표시Lvxy, Lvu'v', LvTΔ uv, XYZ, 주파장
    인터페이스USB 1.1
    전원전용 AC 어댑터, AA형 전지 4개
    전지 수명약 3시간 (AA형 전지 사용 시의 FAST, 연속 측정에 대해 당사 시험 조건에 의거함)
    사이즈(W x H x D)95 × 127 × 334mm
    무게1.8kg (베터리 제외)
