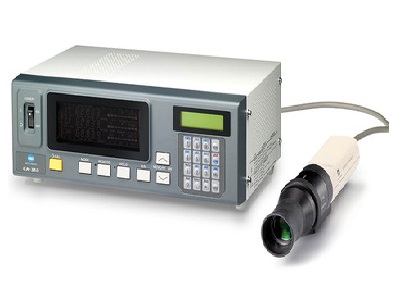

CA-310(Display Color Analyzer)

주요특징

주요용도
  • LED TV 등 LED 백라이트를 이용한 디스플레이를 고속 · 고정밀도로 측정
  • CIE 등색함수에 준하는 센서를 탑재
  • LED 발광 분포에 의한 오차를 1/3 이하로 저감
  • 0.005 cd/㎡의 극저휘도까지 고속 측정이 가능
  •
  • 표준 프로브 주요 용도
  • 액정, PDP,유기 EL(OLED),리어 프로젝터 등의 색조정 · 색검사 · 색품질 관리
  • 화이트 밸런스 조정 · 검사. 감마 조정 · 검사. 콘트라스트 조정
  • 액정 플리커 측정 프로브 주요 용도
  • 액티브 구동 방식의 액정 패널 · 액정 TV 등의 색조정 · 색검사 · 색품질 관리
  • 화이트 밸런스 조정 · 검사. 감마 조정 · 검사. 콘트라스트 조정. 플리커 조정 · 검사
  • 주요사양




    측정경φ27mm, φ10mm
    개구각±2.5°
    측정 거리30±10mm
    표시 범위휘도 : 0.0001~1000 cd/㎡
    색도 : 4자릿수 표시(3자릿수 표시 선택 가능)
    휘도측정범위 : 0.0050~1000 cd/㎡
    정확도 (백색) : 10.00~1000 cd/㎡ ±2% ±0.0010 cd/㎡
    (0.0050 cd/㎡인 경우 ±4% ±0.0015 cd/㎡)
    반복성 (2σ) : 1.000~1000 cd/㎡ 0.1% +0.0010 cd/㎡
    (0.0050 cd/㎡인 경우 1%+ 0.0010 cd/㎡)
    색도측정 범위 : 0.0500~1000 cd/㎡
    정확도 (백색) : 120 cd/㎡ ±0.002 (단색:±0.004)
    반복성 (2σ) : 0.0500~0.0999 cd/㎡
    0.010 2.000~1000 cd/㎡ 0.001
    플리커 콘트라스트 방식측정 범위 : 5 cd/㎡ 이상
    표시 범위 : 0-999.9%
    정확도 : ±1% (플리커 주파수:30 Hz AC/DC 10% 정현파)
    ±2% (플리커 주파수:60 Hz AC/DC 10% 정현파)
    반복성 (2σ) : 1% (플리커 주파수:30 Hz AC/DC 10% 정현파)
    플리커 JEITA 방식측정 범위 : 5 cd/㎡ 이상
    확실도 : ±0.5dB (플리커 주파수:30Hz AC/DC4% [-40dB] 정현파)
    ±1.0dB (플리커 주파수:30Hz AC/DC1.2% [-50dB] 정현파)
    반복성 (2σ) : 0.1dB (플리커 주파수:30Hz AC/DC4% [-40dB] 정현파)
    0.3dB (플리커 주파수:30Hz AC/DC1.2% [-50dB] 정현파)
    계측 속도(USB)xyLv : 0.0050~0.0999 cd/㎡ 4회/초
    0.1000~1.999 cd/㎡ 5회/초
    2.000~1000 cd/㎡ 20회/초
    플리커 콘트라스트 : 16회/초
    표시디지털 : xyLV, TΔuvLV, RGB 분석, XYZ, u'v'LV
    아날로그 : Δx,Δy,ΔLV, R/G,B/G,ΔG, ΔR,B/R,G/R
    액정 : 16문자×2행 백라이트 장착
    인터페이스USB, RS-232C (38,400 bps 이하)
    입력 전원 범위100-240V ~ 50-60HZ 50VA
    사이즈(W x H x D), 무게본체 : 340 ×127 ×216mm / 약 3.6kg
    프로브 : φ49 × 208mm / 약 530g
