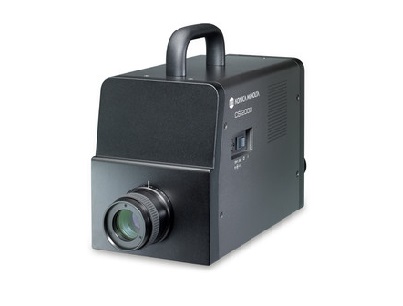

CS-2000(분광방사휘도계)

주요특징

주요용도
  • 초저휘도 0.003 cd/㎡까지의 고정밀도 측정
  • 암소시에 대응한 측정이 가능
  • 저휘도에서도 빠르게 측정이 가능
  • 낮은 편광 오차
  • 반치폭 5nm를 실현
  • 측정각 전환 방식으로 미소 영역에서도 측정 가능
  • 플리커 광원도 안정적인 측정이 가능
  • 컬러 액정 표시와 심플한 조작 패널에 의한 간단 조작
  • 클로즈업 렌즈 사용으로 더욱 작은 영역 (Φ0.1mm)의 측정 가능 (별매 부속품)
  •
  • 측정각 1° 의 용도 (중형 · 대형 디스플레이 등 일반적인 크기의 면적을 측정)
  • LCD · PDP · OLED 등의 디스플레이
  • 휴대전화, 디지털카메라의 LCD 패널
  • 램프, 형광관 백라이트 등의 광원
  • 항공기 레이더 등의 디스플레이
  • 야외 대형 광고 디스플레이 등
  • 측정각 0.2° 의 용도 (LED 제품 등 작은 면적의 측정)
  • 자동차의 계기판
  • 카오디오
  • 램프·형광관 백라이트 등의 광원 등
  • 측정각 0.1° 의 용도 (매우 작거나 원거리에 있는 광원의 측정)
  • PDP, LED의 화소
  • 냉음극관
  • 자동차의 브레이크 램프
  • 신호등 등
  • 주요사양
    측정각1° / 0.2° / 0.1° 전환식
    측정 파장380nm ~ 780nm
    파장 분해능0.9nm/Pixel
    표시 파장 간격1.0nm
    중심 파장 정밀도±0.3nm@(435.8nm, 546.1nm, 643.8nm)
    반치폭5nm 이하
    측정 휘도 범위
    (표준 광원 A)
    측정각 1도:0.003~5,000 cd/㎡
    측정각 0.2도:0.075~125,000 cd/㎡
    측정각 0.1도:0.3~500,000 cd/㎡
    최소 측정경 측정각 1도:φ5mm (클로즈업 렌즈 사용시 : φ1mm)
    측정각 0.2도:φ1mm (클로즈업 렌즈 사용시 : φ0.2mm)
    측정각 0.1도:φ0.5mm (클로즈업 렌즈 사용시 : φ0.1mm)
    최단 측정 거리350mm (클로즈업 렌즈 사용 시 : 55mm)
    최소 휘도 표시0.00002 cd/㎡
    정확도 휘도±2%
    정확도 색도
    (A광원)
    측정각 1도:x,y : ±0.003 (0.003~0.005 cd/㎡)
                x,y : ±0.002 (0.005~0.05 cd/㎡)
                x : ±0.0015 (0.05 cd/㎡~ ),
                y : ±0.001
    측정각 0.2도:x,y : ±0.003 (0.075~0.125 cd/㎡)
                x,y : ±0.002 (0.125~1.25 cd/㎡)
                x : ±0.0015 (1.25 cd/㎡~ )
                y : ±0.001
    측정각 0.1도:x,y : ±0.003 (0.3~0.5 cd/㎡)
                x,y : ±0.002 (0.5~5 cd/㎡)
                x : ±0.0015 (5 cd/㎡~ )
                y : ±0.001
    반복성 : 휘도(2σ)측정각 1도:0.4 % (0.003~0.05 cd/㎡)
                0.3 % (0.05~0.1 cd/㎡)
                0.15 % (0.1~5,000 cd/㎡)
    측정각 0.2도:0.4 % (0.075~1.25 cd/㎡)
                0.3 % (1.25~2.5 cd/㎡)
                0.15 % (2.5~125,000 cd/㎡)
    측정각 0.1도:0.4 % (0.3~5 cd/㎡)
                0.3 % (5~10 cd/㎡)
                0.15 % (10~500,000 cd/㎡)
    반복성 : 색도(2σ)측정각 1도:0.002 (0.003~0.005 cd/㎡)
                0.001 (0.005~0.1 cd/㎡)
                0.0006 (0.1~0.2 cd/㎡)
                0.0004 (0.2~5,000 cd/㎡)
    측정각 0.2도:0.002 (0.075~0.125 cd/㎡)
                0.001 (0.125~2.5 cd/㎡)
                0.0006 (2.5~5 cd/㎡)
                0.0004 (5~125,000 cd/㎡)
    측정각 0.1도:0.002 (0.3~0.5 cd/㎡)
                0.001 (0.5~10 cd/㎡)
                0.0006 (10~20 cd/㎡)
                0.0004 (20~500,000 cd/㎡)
    편광 오차2% 이하 (400nm~780nm):1°
    3% 이하 (400nm~780nm):0.1°, 0.2°
    측정 시간최단 약2초 (MANUAL 모드)~최장 약243초 (NORMAL 모드)
    표색 모드Lv x y, Lv u' v', Lv TΔuv, XYZ, 분광 그래프, 주파장, 색순도
    인터페이스USB 1.1
    전원전용 AC 어댑터 (100-240V~, 50/60 Hz)
    소비 전력약 20 W
    사이즈(W x H x D)158 × 200 × 300mm
    무게6.2kg (렌즈 포함)
