0.05 cd/㎡ 저휘도 측정가능범위 확대내구성 향상 (측정 가능 횟수 기종 대비 약 5배 증가)XYZ 필터 센서로 사람의 시감도와 상관성이 높음각종 타깃이나 용도에 맞춘 렌즈를 선택 가능꼼꼼한 공장교정PDP나 OLED TV와 같은 플리커 광원에 대해서도 정밀한 측정이 가능간편하게 만들어진 새로운 소프트웨어 CA-S25wSDK(Software Development Kit)
|
|
다수의 중소형 액정 패널, 유기 EL 패널의 휘도 및 색도 분포를 일괄측정대형 액정 패널, 유기 EL 패널 휘도 및 색도 분포를 측정조명분야의 휘도 분포 측정각종 광원의 휘도, 상관 색온도 분포 측정자동차용 계기판의 휘도 분포 측정
|
|
|
| 주요사양 |
|

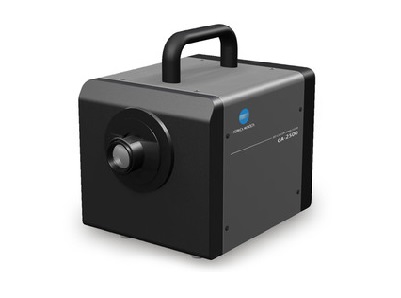

| 형식 | CA-2500S | CA-2500W | CA-2500T |
|---|
| 수광 소자 | CCD 이미지 센서(Monochrome), 2/3인치, 유효 화소 수：1,000×1,000 화소, XYZ 필터 내장(CI E1931 등색 함수에 근사), ND 필터 내장 |
|---|
| 렌즈 | 유저가 렌즈 교환 가능 Standard, wide, tele, 저배율 macro, 고배율 macro (저배율 macro, 고배율 macro는 tele 렌즈와 macro ring의 조합에 의함) |
|---|
측정 화소수
(해상도) | 980 × 980 (데이터 관리 소프트웨어 CA-S25w로 490 × 490, 196 × 196 선택 가능) |
|---|
| 표색 모드 | XYZ, LVxy, Lvu'v', T ⊿ uv, 주파장 · 색순도 |
|---|
| 표시 모드 | Pseudocolor, Chromaticity, Spot, Cross section, Color difference |
|---|
측정각 | Standard 렌즈 | Wide 렌즈 | Tele 렌즈 |
|---|
| - | 저배율 Macro 사용시 | 고배율 Macro 사용시 | 측정 사이즈
(정사각형의 한 변) | 약 98mm~
(거리에 따라 가변) | 약 145mm~
(거리에 따라 가변) | 약 115mm~
(거리에 따라 가변) | 약 57mm
(고정) | 약 27mm
(고정) |
|---|
주요 거리에서의
측정 사이즈
(사이즈/ 거리) | 약 98mm/250mm | 약 145mm~
(거리에 따라 가변) | 약 115mm/900mm | 약 57mm/500mm
(고정) | 약 27mm/300mm
(고정) |
|---|
| 약 210mm/500mm | 약 410mm/500mm | 약 275mm/2,000mm
(고정) | | 약 440mm/1,000mm | 약 850mm/1,000mm | 약 420mm/3,000mm | | 약 890mm/2,000mm | 약 1,770mm/2,000mm | 측정 휘도 범위
(내장 ND 사용) | 0.05 ~ 100,000 cd/㎡ | 0.05 ~ 100,000 cd/㎡ | 0.25 ~ 100,000 cd/㎡ | 0.25 ~ 100,000 cd/㎡ | 0.5 ~ 100,000 cd/㎡ |
|---|
| 측정 시간 | 적산 회수 1회：약 5초~,
적산 회수 4회：약 6초~,
적산 회수 16회：약 10초~,
적산 회수 64회：약 25초~,
적산 회수 256회：약 80초~ |
|---|
| 정확도 | 휘도 | ±3% | ±3% | ±3% | ±3% | ±3% |
|---|
| 색도 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
|---|
| | 온습도 특성(사용 온습도 범위에 대해)
휘도：23℃, 상대습도 40% 기준에 대한 변화량 ±2%
색도：23℃, 상대습도 40% 기준에 대한 변화량 ±0.004 |
|---|
| 반복성 | 휘도 | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% |
|---|
| 색도 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
|---|
| 측정 점간 오차 | 휘도 | ±2% | ±2% | ±2% | ±2% | ±2% |
|---|
| 색도 | ±0.002 | ±0.002 | ±0.002 | ±0.002 | ±0.002 |
|---|
| 휘도 | ±3% | ±3% | ±3% | ±3% | ±3% |
|---|
| 색도 | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
|---|
| 기타 기능 | 동기 측정 (동기 주파수 설정 가능), 유저 교정, 적산 기능 |
|---|
| 인터페이스 | USB 2.0 |
|---|
| 사이즈(W x H x D) | 본체 | 160 × 164 × 192mm (손잡이를 포함한 높이：211mm) |
|---|
| 렌즈, 렌즈 후드장착 시 | 223(깊이)mm | 219(깊이)mm | 224(깊이)mm | 230(깊이)mm | 237(깊이)mm |
|---|
| 중량 | 약 3.5kg (Standard 렌즈, 렌즈 후드 장착 시) |
|---|
| 전원 | 전용 AC 어댑터 (110~240V ~0.75A, 50/60 Hz) |
|---|
|
|
|
|
|
|
|
|
|
| |
|
|
