고정밀/고신뢰성 고정밀도와 고신뢰성을 추구함으로써 기기간 오차와 반복성이 크게 개선되었으며, 반사율이 낮은 샘플도 더욱 높은 정밀도로 측정할 수 있게 되었습니다. 특히, 검은색 샘플의 반복성은 기존 모델 대비 절반 이하로 대폭 향상되었습니다.
측정 작업의 효율화 SCI/SCE를 동시에 측정이 가능하며, 측정 시간은 기존 CM-3700A의 약 절반으로 단축하여 효율화를 실현하였습니다. 또한, 전자 뷰파인더 기능을 통해 PC에서 측정 위치를 확인할 수 있으며, 측정 데이터와 이미지를 저장할 수 있어서 더욱 편리해졌습니다. ※ PC와의 연결을 위해서는 별도 판매되는 소프트웨어 SpectraMagic NX2가 필요합니다.
높은 신뢰성과 안정성을 제공하는 파장 보정 기능 "제로 교정", "백색 교정", 그리고 "파장 보정"을 통해 높은 안정성과 신뢰성을 바탕으로 측정 정밀도의 유지를 실현합니다. 코니카미놀타의 독자적인 기술인 "파장 보정 기능 WAA(Wavelength Analysis & Adjustment)" 은 측정기의 파장 편차를 자동으로 감지하고 보정하는 기능입니다.「CM-3700A Plus」구매 후 1년간 무상으로 "파장 보정 기능"을 제공하며, 2년차 이후에는 점검·교정 서비스를 받으며 계속 사용할 수 있습니다.
투과색 측정 확산 조명 · 0° 수광(di:0°, de:0°) 방식으로 투과색 측정이 가능 합니다. 유리, 필터 등 시트나 판형 시료부터 식품, 화장품 등 액체 시료에 이르기까지 폭넓게 대응 가능 합니다. |
|

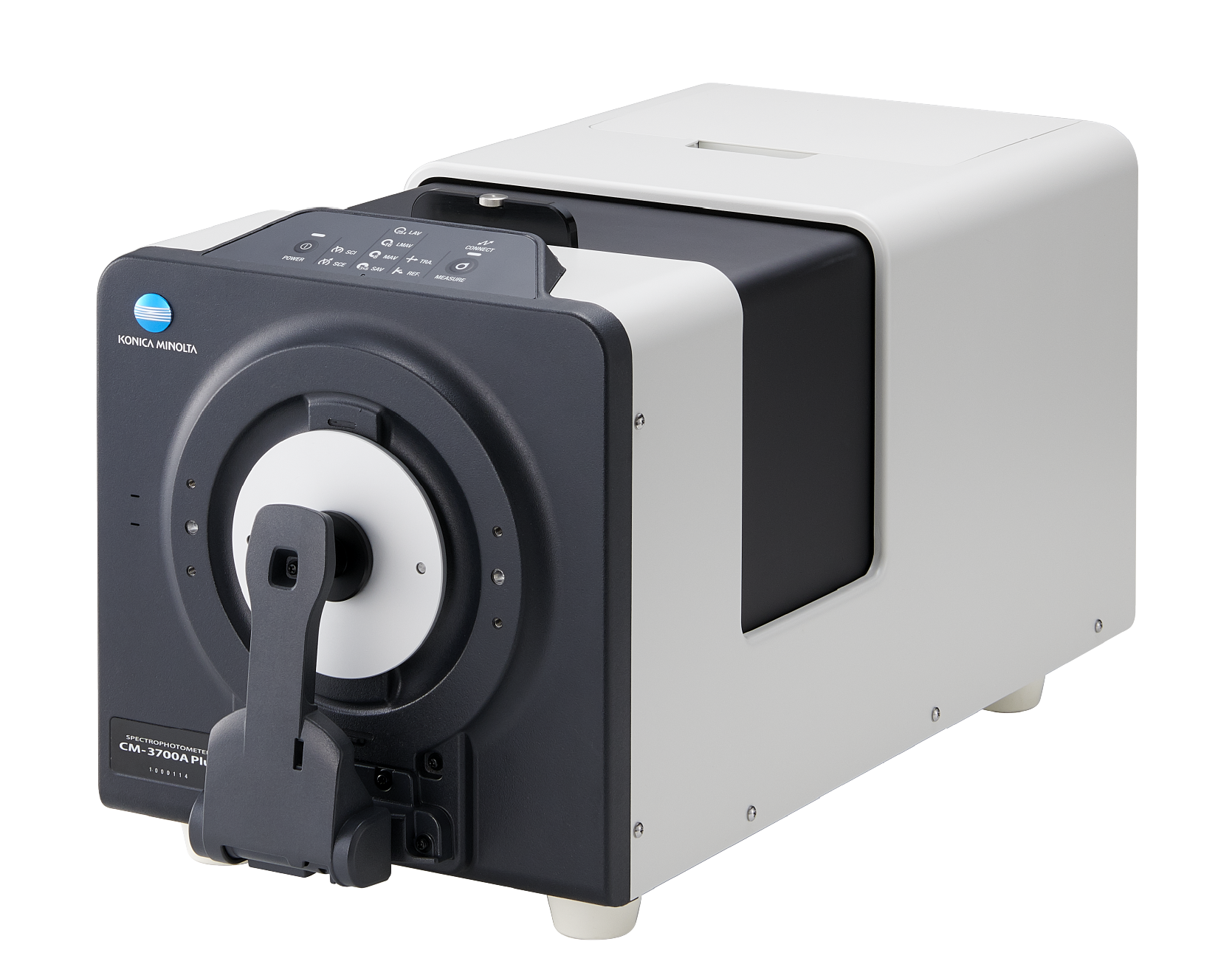

주로 플라스틱·도료·안료·염료의 분야에서 색 관리의 용도로 활용되고 있습니다. 또한, 높은 정밀도와 신뢰성을 바탕으로 다양한 업계에서 기준기로 활용되고 있는 CM-3700A와의 호환(SCI/LAV일때)을 유지하면서도, 반복성 및 기기간 오차 성능을 향상시킨 측정기입니다.
|
|
|
| 주요사양 |
|
CM-3700A Plus 주요 사양| 조명 · 수광 광학계 | 반사 측정 | 투과 측정 |
|---|
| di:8°, de:8°(확산 조명 · 8°방향 수광) | di:0°, de:0°(확산 조명·0° 방향 수광) | | SCI(정반사광 포함)/SCE(정반사광 제거)의 변환 기구 부착 | | | JIS Z 8722 조건 c, ISO 7724/1, CIE No.15(2004), ASTM E 1164, DIN 5033 Teil 7 준수 | JIS Z 8722 조건 g, CIE No.15(2004), DIN5033 Teil7, ASTM E1164에 준거 | | 적분구 사이즈 | Φ152mm(6인치) |
|---|
| 수광 소자 | 38 소자 실리콘 포토다이오드 어레이 |
|---|
| 분광 수단 | 평면 회절 격자 |
|---|
| 측정 파장 범위 | 360nm~740nm |
|---|
| 측정 파장 간격 | 10nm |
|---|
| 반치폭 | 약 14nm |
|---|
| 반사율 측정 범위 | 0~200%, 표시 분해능：0.001% |
|---|
| 측정용 광원 | 펄스 제논(Xenon) 램프 |
|---|
| 측정경/조명경 | 반사 측정 | 투과 측정 |
|---|
SAV : 3×5/5×7 mm
MAV: Φ8/Φ11 mm
LMAV: Φ16/Φ20 mm
LAV: Φ25.4/Φ28 mm | 약 Φ20/Φ25 mm | | 반복성 | 백색 | 블랙 |
|---|
색채치：표준 편차 ΔE*ab 0.005 이내
분광 반사율：표준 편차 0.05％ 이내 | 색채치：표준편차ΔE*ab 0.02 이내
분광반사율：표준편차 0.02% 이내 | | 기기간오차 | BCRA 시리즈 II 타일 12색 평균치 ΔE*ab 0.08 이내
(LAV-SCI, 코니카 미놀타 마스터 바디 기준, 당사 측정 조건에 따름) |
|---|
| UV 변환 | UV 컷 필터(400nm) 출입 방식 ※ 소프트웨어를 통한 UV량 자동 조절
* 0.0% ~ 100.0% (1000단계)로 위치 조정 가능 |
|---|
| 샘플 온도 측정 | 정밀도 (사용 습도 및 온도 범위 내)
SAV : ±1.2°C
LMAV, MAV : ±0.8°C
LAV : ±0.5°C |
|---|
| 최단 측정 가능 간격 | 반사 측정 (SCI 또는 SCE, 샘플 온도 측정 없음): 약 3초
반사 측정 (SCI 또는 SCE, 샘플 온도 측정 포함): 약 5초
반사 측정 (SCI + SCE, 샘플 온도 측정 없음): 약 6초
반사 측정 (SCI + SCE, 샘플 온도 측정 포함): 약 6초
투과 측정: 약 3초 |
|---|
| 투과 시료실 | 가로 폭：제한 없음
깊이：약 50mm
투과 시료 홀더 (별매 액세서리):시트형・판형 시료 및 액체 시료 모두 사용 가능 (탈착 가능) |
|---|
| 전자 뷰파인더 기능 | 내장 카메라를 통한 샘플 이미지: 이미지를 표시하거나 복사하려면 SpectraMagic NX2 ver.1.5 이상 등의 별매 소프트웨어가 필요합니다. |
|---|
| 파장 보정 기능*1 | WAA(Wavelength Analysis & Adjustment) 기능 |
|---|
| 환경 온습도 측정 기능 | 가능 |
|---|
| 인터페이스 | USB2.0 |
|---|
| 타겟 마스크 감지 기능 | 가능 |
|---|
| 전원 정격 | 전용 AC 어댑터 사용 |
|---|
| 크기 · 중량 | 약 307(H)×271(W)×600(D)mm, 20kg |
|---|
| 사용 온습도 범위 | 13~33°C, 상대습도 80% 이하(33°C 시)/결로가 발생하지 않을 것 |
|---|
| 보관 온습도 범위 | 0~40°C, 상대습도 80% 이하(35°C 시)/결로가 발생하지 않을 것 |
|---|
| 표준 부속품 | 백색 교정판, 타겟 마스크 (SAV/MAV/LMAV/LAV), 제로 교정 BOX, USB 케이블 (3m), AC 어댑터 |
|---|
| 별매 부속품 | 색상 관리 소프트웨어 SpectraMagic NX2, 투과 시료 홀더, 유리 셀 (2/10/20mm), 플라스틱 셀 (2/10/20mm), 투과용 제로 교정판, 컬러 플레이트, 컬러 타일 (그린), 더스트 커버 |
|---|
- ※1
- WAA(Wavelength Analysis & Adjustment) 기능을 통해 측정기의 파장 진단 및 보정이 가능합니다. 구매 후 1년간 무료로 이용 가능하며, 2년차 이후에는 측정기 본체의 점검 및 교정 서비스를 받으면 계속 이용이 가능합니다.
- ※
- 측정 항목(각종 표색계, 지수, 색차식)의 자세한 내용은 색상 관리 소프트웨어 SpectraMagic NX2 (별매 액세서리) 전용 카탈로그를 참고하세요.
- ※
- 본 홈페이지에 기재된 내용, 사양 및 외관은 예고 없이 변경될 수 있습니다.
|
|
|
|
|
|
|
|
|
| |
|
|
