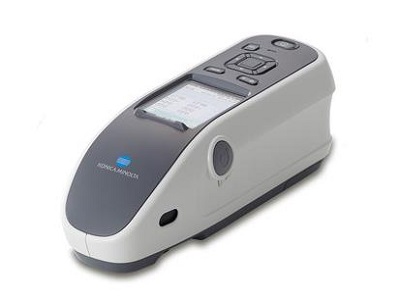

CM-25cG

주요특징

주요용도
  • 광택과 색을 동시에 평가할 수 있는 자동차 내장 측정용 Two-in-one 분광측색계
  • 자동차 내장 평가에 특화된 장비
  • 세계 최초”로 45°c:0°의 조명 수광 광학계와 실제 고성능 60° 광택 센서를 탑재
  • 질감이나 표면 구조에 대한 높은 정확성과 반복성
  • 한 번의 측정만으로 1초 안에 색과 광택을 동시에 측정
  • 45°:0° 조명 수광 광학계 중 광학 샘플 뷰어를 장착한 최초의 계측기
    •

    • 자동차 내장 부품의 색과 광택 측정
    주요사양
    조명. 수광 광학계45°c:0° method (45° circumferential illumination, 0° vertical viewing)
    CIE No.15, ISO 7724/1, ASTM E179, DIN 5033-7, JIS Z 8722 compliant
    수광 소자듀얼 40소자 실리콘 포토 다이오드 어레이
    분광 수단Planar diffraction grating
    측정 파장 범위360nm ~ 740nm
    측정 파장 간격10nm
    반사율측정범위0 to 175%, resolution: 0.01%
    광원Pulsed Xenon Lamp
    측정시간Approx. 1.0 second
    최단 측정 가능 간격Approx. 2.0 seconds
    측정가능회수Standalone: Approx. 3000 measurements, Bluetooth®: Approx. 1000 measurements
    측정경.조명경MAV: Ø8.0 mm / 12 x 16 mm, SAV: Ø3.0 mm / 12 x 16 mm
    재현성Standard deviation within ΔE*ab 0.04
    색채치 : 표준편차 ΔE*ab 0.04 이내
    (백색교정후, 백색교정판을 10초 간격으로 30회 측정했을때)
    기차ΔE*ab 0.15
    인터페이스USB2.0; Bluetooth®: optional
    관찰조건2°/10° 시야
    관찰광원A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, User illuminant
    표시분광수치, 분광그래프, 색채치, 색차치, 색차그래프, OK/NG표시
    표색계. 표색치XYZ, Yxy, CIELAB, CIELCh, HunterLAB, ∆E*ab, ∆E94, ∆E00, CMC (I:c), ∆EHunter, MI, Munsell, WI (ASTM E313-73/96; CIE(WI/Tint)), YI (ASTM E313-73/96; ASTM D1925), ISO Brightness
    저장 데이터 수Target data: 2500, Sample data: 7500
    전원AA 전지 또는 AC Adapter
    사이즈(W x H x D)81 x 81 x 224mm
    무게600 g (베터리 제외)
    조명. 수광 광학계60° ISO 2813, ISO 7668, ASTM D523, ASTM D2457, DIN 67530, JIS Z8741, JIS K5600 compliant optical system
    수광 소자Silicon photo diode
    반사율측정범위0-200 GU; Output/display resolution：0.01 GU
    광원White LED
    측정 파장 간격10nm
    반사율측정범위6 angles: 0-6000%, Output/display resolution: 0.01%
    광원High-CRI white LED
    측정경.조명경MAV: Ø10 mm, SAV: Ø3.0 mm
    재현성0 - 10 GU: ±0.1GU, 10 - 100 GU: ±0.2GU, >100 GU: ±0.2%
    기차Gloss value (MAV): 0 - 10 GU: ±0.2GU, 10 - 100 GU: ±0.5GU
